에스디옵틱스는 원천 기술(MALS™)에 기반한 자체 기술 로드맵 구현과 고객 VoC를 바탕으로 비젼 광학제품 개발에 힘쓰고 있습니다.



MEMS 기반의 초고속 가변 초점 렌즈 기술인 MALS™ 는 micro-mirror array lens system의 약자로 수천개의 반사형 미러들로 구성되어 있으며 각각의 마이크로 미러들은 개별 초고속 미세 조정을 통하여 방향 조정이 가능 함으로서 서로 다른 곡률을 가진 “가상” 렌즈를 생성하여 초고속으로 초점 변경이 가능합니다.

MALS™ 주요 특징은 하기와 같습니다.

- 반사형 마이크로 미러 배열: 수천개의 반사형 마이크로 미러들이 평면에 배열되어 있습니다.

- 곡률이 다른 “가상” 렌즈 생성: 초고속 미세 조정을 통하여 각 미러들의 방향 조정이 가능합니다.

- 마이크로 미러 크기: 각 마이크로 미러의 크기는 100μm입니다.

- 초점 가변 속도: 최대 12,000Hz의 초고속 초점 변경이 가능합니다.

- 신뢰성: 100억 회 이상의 작동 사이클을 보장합니다.

- 초 저전력 소비: 1mA 미만의 전력 소비로 작동합니다.

- 충격 저항성: 5,000G 이상의 충격 저항성을 갖추고 있습니다.

- 광범위한 작동 온도: -32°C에서 100°C까지 다양한 환경에서 안정적으로 작동합니다.

제품 1) WISESCOPE

WISESCOPE는 MALS™(Micro-mirror Array Lens System) 기술을 적용한 비젼 검사용 카메라 모듈입니다.

MALS™의 특징인 초고속 초점 변경 기술을 적용하여 다양한 높이 차이를 가진 물체를 관찰하거나 외관 검사 시 수동으로 Z축 모터를 통한 물리적인 초점 조정 없이도 마이크로 미러 가변초점 렌즈 기술을 적용하여 초고속 초점 조정이 가능하며 피사계 심도를 확장하여 실시간으로 모든 초점이 맞는 이미징 및 프로파일을 생성하여 빠르고 정확하게 검사할 수 있습니다.

또한, 자체 개발한 조명 시스템과 AI 딥러닝 기술을 접목하여 양불 판정 정확도 및 생산성 향상을 극대화하여 작업 환경을 고려한 맞춤형 비전 솔루션 제공이 가능 함으로서 모바일 부품 및 카메라 모듈 검사, 웨이퍼 및 디스플레이 검사, 2차 전지 검사, 글라스 기판 등 기타 여러 타입의 제조부품들의 비젼 검사분야에 적합 합니다.

제품 2) WISETOPO

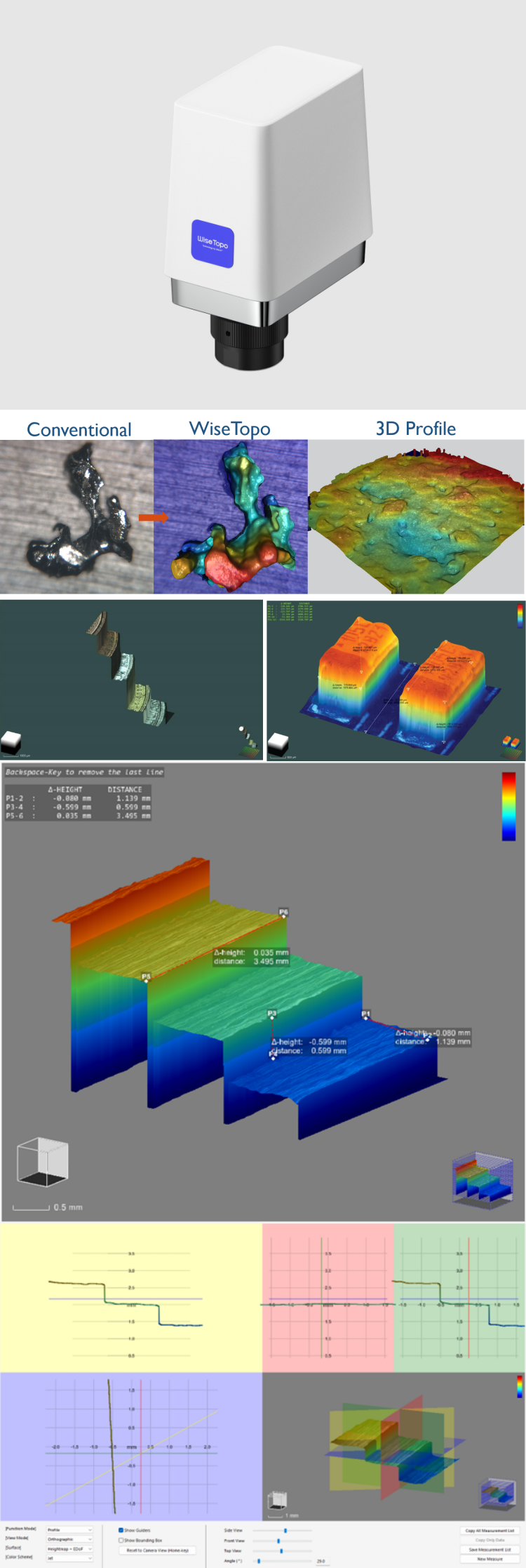

WiseTopo™는 회사의 핵심 기술인 초고속 가변초점 렌즈 MALS™를 활용한 디지털 3D 현미경 모듈입니다.

현미경 카메라 포트의 카메라 대신 장착하여, 간단한 Plug-in 방식만으로 기존의 일반 2D현미경을 디지털(digital) 현미경, 피사계심도확장(EDoF, Extended Depth of Field) 현미경, 그리고 3D 현미경의 기능을 가질 수 있도록 업그레이드 시켜주는 획기적인 기술로, 현미경의 브랜드 종류나 기존 현미경의 대물렌즈 배율에 제한 없이 모든 기능을 사용할 수 있습니다.

제품 특징:

- Plug-in 방식의 간편한 설치 방식과 사용하기 쉬운 UI

- MALS™(Micromirror Array Lens System)기술을 활용한 초고속 초점변경 기술 탑재

- MALS™를 이용한 피사계 심도 확장(EDoF) 및 3D 이미징 기능

- 실시간 3D 및 깊이 정보 (Depth map) 생성

- 자동초점 (Auto-Focus), 다중초점 (Multi-Focus), 모든초점 (All-in-Focus) 기능

- 특정 영역 (ROI, region of interest)에 대한 자동초점(Auto-Focus) 및 초점고정(Focus-Lock) 기능

- 교정(calibration) 프로그램을 도입한 정확한 3D 측정

- 대물렌즈와 결합하여 독립적인 3D 현미경 구축 가능

제품 3) Line scanner

Line scanner는 실시간 초점 조정이 가능한 TDI 스캔 카메라와 결합한 라인 스캔이 가능한 모듈로서 플라잉 모드에서도 스캔 및 이미지 촬영이 가능합니다.

제품 특징:

- 2D 라인 스캐너와 가변 초점 렌즈 MALS™ 기술을 적용

- 실시간 3D 이미지, All-in Focus 이미지 및 층간 분석 지원

- 다양한 조명 적용 시 단일 스캔으로 여러 장의 각 조명 별 이미지 획득 가능

- 기존 2D 이미지 기반 라인 스캐너 및 일부 피에조 기반 가변초점 3D 라인 스캐너 대비 확장된 초점 깊이와 고속스캔 가능

- 웨이퍼, FPCB, 디스플레이 패널 등 대면적 검사에 적합





SD Optics is dedicated to developing vision optical products based on its proprietary technology roadmap and customer VoC, leveraging its core technology, MALS™.



MALS™ (Micro-mirror Array Lens System) is a MEMS-based high-speed variable focus lens technology. It consists of thousands of reflective micro-mirrors, each capable of individual high-speed fine adjustments, allowing the creation of “virtual” lenses with different curvatures for ultra-fast focus changes.



Key Features of MALS™:

 - Reflective Micromirror Array:  Thousands of reflective micromirrors arranged on a plane.

 - Creation of “Virtual” Lenses with Different Curvatures:  Allows for high-speed fine adjustment of each mirror's direction.

 - Micromirror Size:  Each micromirror is 100μm.

 - Variable Focus Speed:  Capable of ultra-high-speed focus changes up to 12,000Hz.

 - Reliability:  Guarantees over 10 billion operating cycles.

 - Ultra Low Power Consumption:  Operates with power consumption below 1mA.

 - Shock Resistance:  Withstands shocks over 5,000G.

 - Wide Operating Temperature Range:  Operates reliably in environments from -32°C to 100°C.



Product 1: WISESCOPE

WISESCOPE is a vision inspection camera module utilizing MALS™ technology. It enables ultra-fast focus adjustments without the need for manual Z-axis motor adjustments, allowing for real-time imaging and profiling with extended depth of field. This makes it suitable for inspecting objects with varying heights quickly and accurately. Additionally, it incorporates a proprietary lighting system and AI deep learning technology to maximize inspection accuracy and productivity, making it ideal for inspecting mobile components, camera modules, wafers, displays, secondary batteries, glass substrates, and other manufacturing parts.



Product 2: WiseTopo™

WiseTopo™ is a digital 3D microscope module utilizing the core MALS™ technology. It upgrades conventional 2D microscopes to digital, EDoF (Extended Depth of Field), and 3D microscopes with a simple plug-in installation, regardless of the microscope brand or objective lens magnification.



Product 3: Line Scanner

The Line Scanner is a module capable of line scanning combined with a TDI scan camera for real-time focus adjustments, suitable for scanning and imaging even in flying mode.
